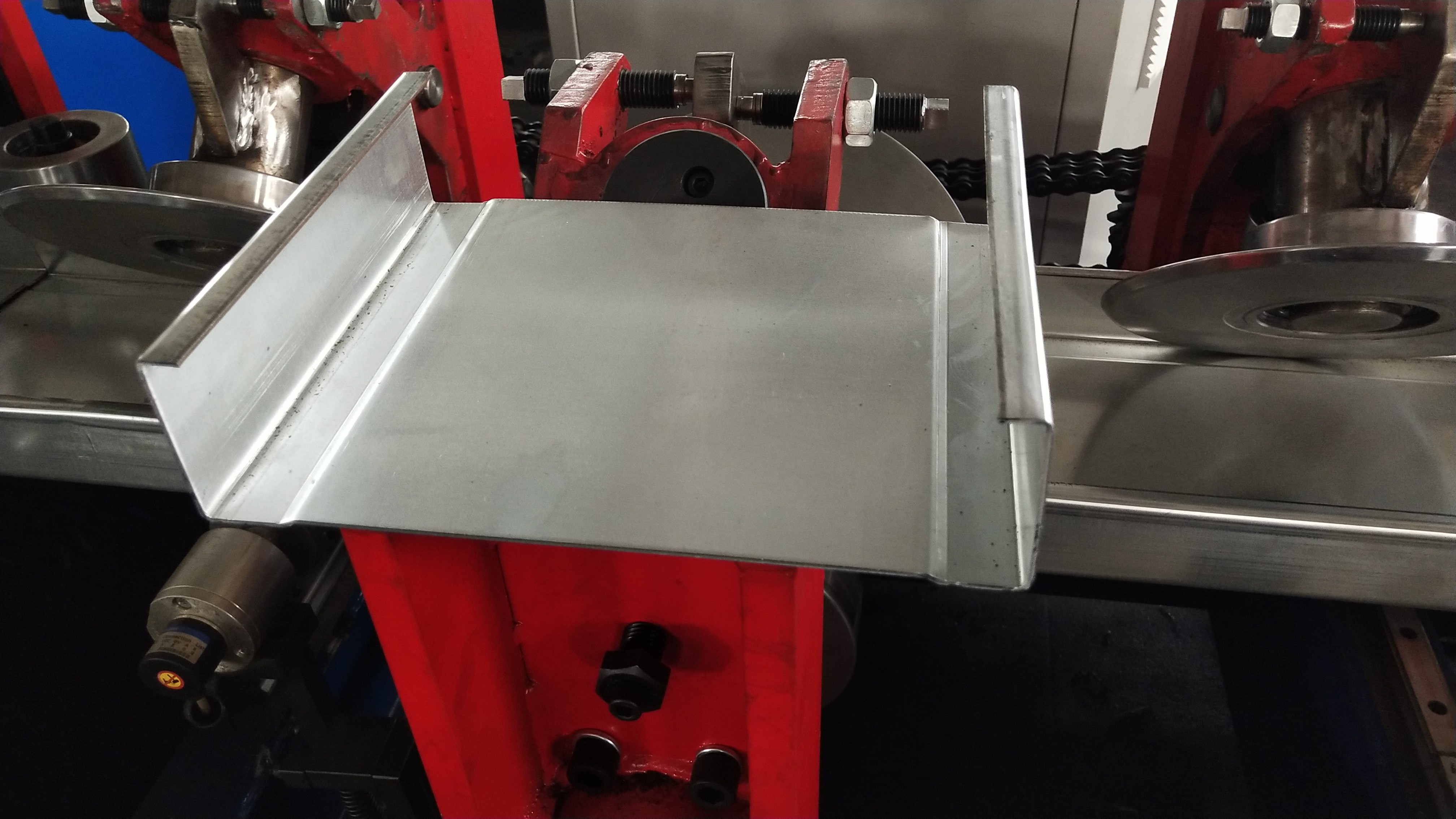

آلة تشكيل القوائم C / Z القابلة للتبديل
آلة المدادة C / Z شبه الأوتوماتيكية تتبنى نفس مجموعة المعدات ويمكن أن تنتج مواصفات مختلفة من C / Z purlin من خلال تعديل بسيط وشبه أوتوماتيكي بدون خطوات.ليست هناك حاجة لتغيير أسطوانة التشكيل عند تغيير المواصفات.تتبنى عملية الإنتاج طريقة التحكم الأوتوماتيكي ، والتي يمكنها التثقيب والقطع والشكل تلقائيًا وفقًا لمعلمات الإدخال مثل طول المدادة ومسافة الفتحة الطولية والكمية.

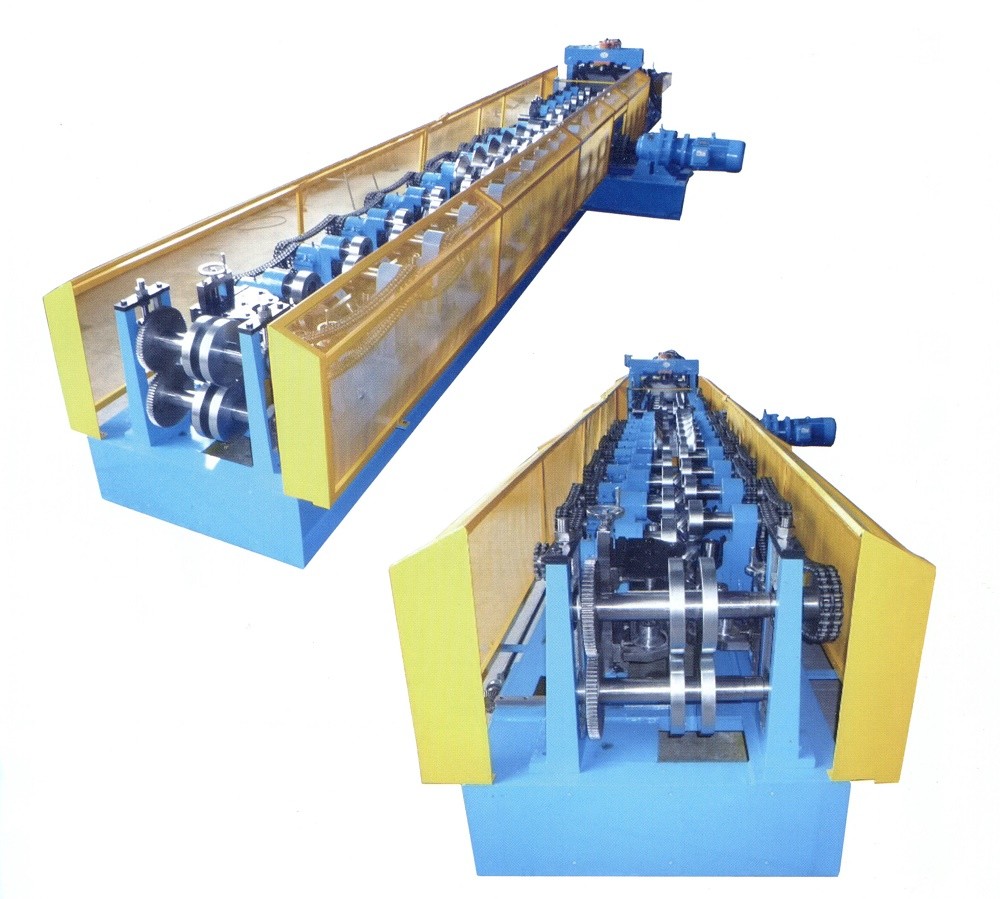

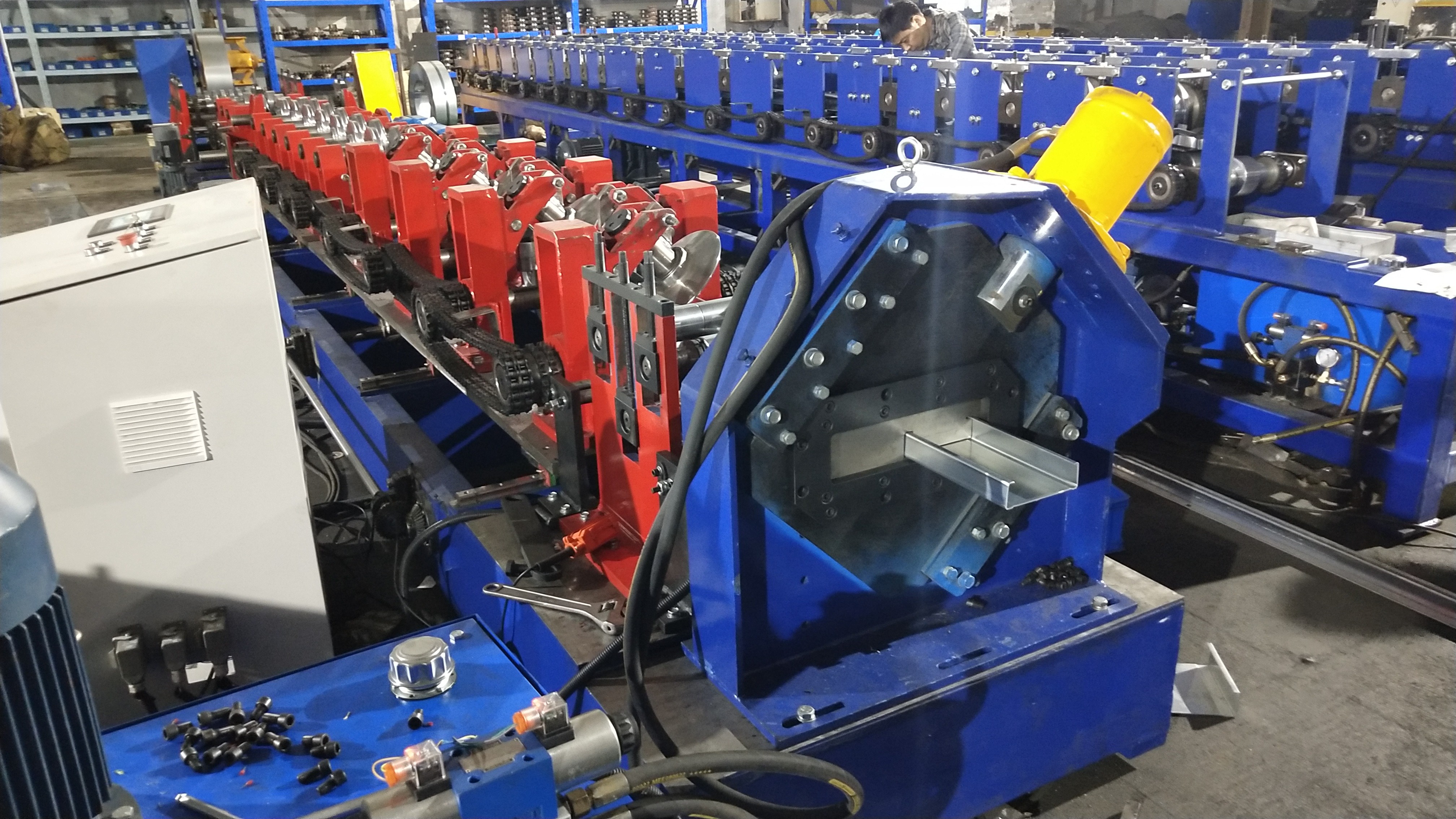

تتكون المدادة من النوع C / Z من دليل ، وجهاز تسوية ، وآلة تشكيل لفة يمكن تغييرها بسرعة ، وجهازي تثقيب هيدروليكي ، وجهاز ضبط وقص هيدروليكي بدون خطوات ، ونظام تحكم إلكتروني ، ونظام هيدروليكي ، إلخ.
يعتمد المحرك الرئيسي لتشكيل الخط بالكامل على محرك موجه وتحكم في تحويل التردد ، كما أن التحكم في السرعة والطول الثابت والتحكم في تحديد الموقع دقيقة وموثوقة.
تتميز الماكينة بأكملها بمظهر جميل وكفاءة إنتاج عالية (يمكن أن تصل سرعة التشكيل إلى 25 مترًا / دقيقة).
المواصفات القياسية
| نموذج | العرض (مم) | الارتفاع (مم) | شفة (مم) | سمك (مم) |
| ق 80 | 80 | 40 | 15 | 1.5-3.0 |
| سي 100 | 100 | 50 | 20 | 1.5-3.0 |
| C120 | 120 | 50 | 20 | 1.5-3.0 |
| ق 140 | 140 | 50 | 20 | 1.5-3.0 |
| ق 160 | 160 | 60 | 20 | 1.5-3.0 |
| C180 | 180 | 60 | 20 | 1.5-3.0 |
| سي 200 | 200 | 60 | 20 | 1.5-3.0 |
| ق 220 | 220 | 70 | 20 | 1.5-3.0 |
| ج 250 | 250 | 70 | 20 | 1.5-3.0 |
| سي 300 | 300 | 80 | 20 | 1.5-3.0 |
| نموذج | ح | ب | ب | ج | تي |
| Z120 | 120 | 55 | 50 | 20 | 1.5-3.0 |
| Z150 | 150 | 67 | 61 | 20 | 1.5-3.0 |
| Z200 | 200 | 67 | 61 | 20 | 1.5-3.0 |
| Z250 | 250 | 78 | 72 | 20 | 1.5-3.0 |
| Z300 | 300 | 78 | 72 | 20 | 1.5-3.0 |
