آلة تشكيل غطاء ريدج
يتم التحكم في الخط بالكامل عن طريق PLC المستورد ، ويتم استخدام شاشة اللمس لواجهة الإنسان والآلة لتحقيق التفاعل بين الإنسان و PLC.من خلاله ، يصدر المشغل تعليمات إلى PLC ويراقب عملية التحكم ، بحيث يمكن للمشغل التحكم في خط الإنتاج وتعديل معلمات التحكم ، ويمكنه مراقبة حالة تشغيل المعدات ، ومعلمات التشغيل ، وإشارات الأعطال في الوقت الفعلي.يتم ضبط طول الجزء رقميًا ، ويمكن تعديل طول الجزء.المراقبة في الوقت الحقيقي لحالة تشغيل المعدات وبيان الخطأ.هناك نوعان من طرق التشغيل: يدوي / تلقائي.مع وظائف التحويل اليدوية والأوتوماتيكية: في الحالة اليدوية ، يمكن تشغيلها كآلة قائمة بذاتها ، وهي ملائمة للصيانة ؛في الحالة التلقائية ، يتم تشغيل خط الإنتاج بالكامل ويبدأ بالتسلسل ؛يحتوي الخط بالكامل على زر إيقاف للطوارئ ، وهو سهل للتعامل مع حوادث الطوارئ وضمان سلامة المعدات والمشغلين.باستثناء سلك الطاقة ، يتم توصيل جميع خطوط الإشارة بواسطة مقابس الطيران ، مما يقلل من وقت الأسلاك ، ويتجنب أخطاء الأسلاك ، ويحسن المظهر الجمالي إلى حد كبير.
بنية

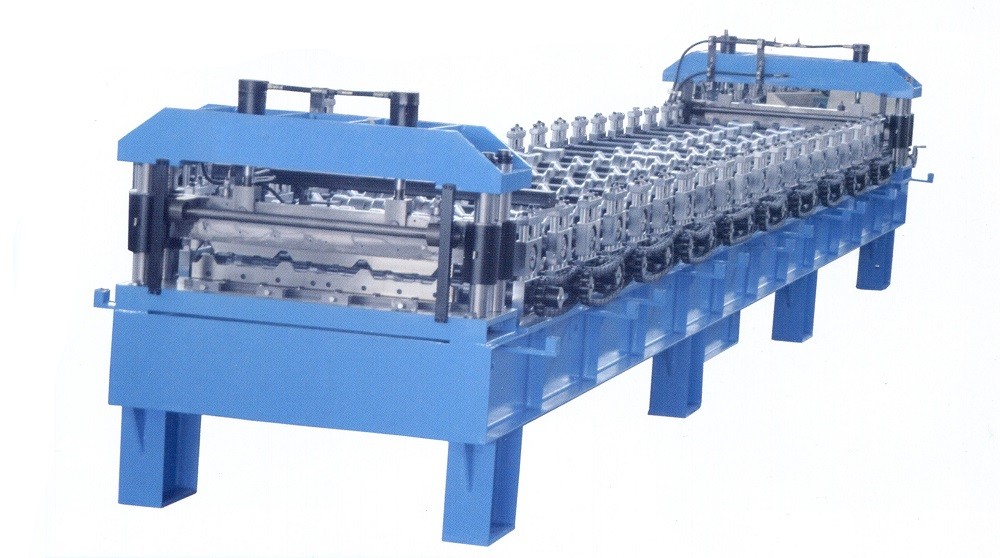

تتكون الآلة الرئيسية للمعدات من جهاز فك اللفائف السلبي ، وآلة تشكيل لفة رئيسية (بما في ذلك التغذية الموجهة ، وطاولة القطع والتفريغ الهيدروليكية) ، ونظام هيدروليكي ، ونظام تحكم إلكتروني ، وما إلى ذلك.
تتم عملية معالجة أجزاء لفة المعدات بواسطة مخارط CNC وآلات معالجة أخرى ، والتي تضمن بشكل فعال دقة معالجة الأجزاء ، وتستخدم معدات معالجة مختلفة ومعدات اختبار لضمان دقة تجميع المعدات.
| لا. | بند | المواصفات الرئيسية |
| 1 | Uncoiler | الفك السلبي ، الشد اليدوي |
| 2 | تحمل الحمولة من آلة فك اللفائف | 5 ت |
| 3 | القطر الداخلي لفك اللفة | 508 |
| 4 | شكل رف تغذية موجه | عقارب جانبي |
