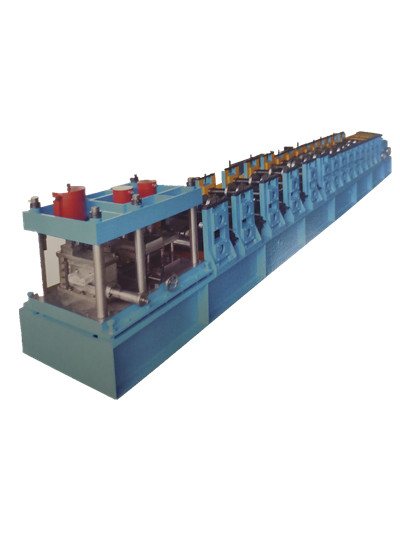

آلة تشكيل C Purlin
مقدمة

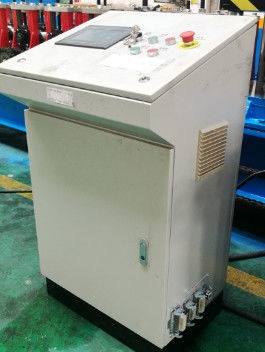

تستخدم هذه الآلة صفائح معدنية ملفوفة كمواد خام لمعالجة مدادات على شكل حرف C.يتضمن خط التجميع وظائف مثل رفوف المواد ، والتثقيب الأمامي ، ومضيف تشكيل الفولاذ على شكل C ، والقطع (يتم التحكم في العمليات المذكورة أعلاه تلقائيًا).تعتمد الآلة بأكملها تحكم PLC وتكنولوجيا تنظيم سرعة تحويل التردد AC لتحقيق الإنتاج التلقائي المستمر.إنها معدات إنتاج مثالية للهيكل الفولاذي وصناعات معالجة الثني على البارد للمعادن.
إطار التغذية: يتكون بشكل أساسي من إطار حل اللف ، مغزل ، جهاز الفرامل ، إلخ. إطار حل اللف هو هيكل ملحوم باللوح الفولاذي.يتوسع برغي الضبط ذي الرأس المربع الموجود في نهاية العمود الرئيسي ويتقلص ، وتتقلص وسادة الشد الموجودة على المغزل وتشد في الاتجاه الشعاعي لتثبيت الملف الفولاذي وتخفيفه ؛جهاز الفرامل عبارة عن احتكاك بين شريط الفرامل وقوة عجلة الفرامل لتحقيق وضبط الترباس وضبط سرعة فك اللفة.
المواصفات القياسية
| نموذج | ح | ب | ب | ج | تي |
| ق 80 | 80 | 40 | 40 | 15 | 1.5-3.0 |
| سي 100 | 100 | 50 | 50 | 20 | 1.5-3.0 |
| ق 120 | 120 | 50 | 50 | 20 | 1.5-3.0 |
| ق 140 | 140 | 50 | 50 | 20 | 1.5-3.0 |
| ق 160 | 160 | 60 | 60 | 20 | 1.5-3.0 |
| C180 | 180 | 60 | 60 | 20 | 1.5-3.0 |
| سي 200 | 200 | 60 | 60 | 20 | 1.5-3.0 |
| ق 220 | 220 | 70 | 60 | 20 | 1.5-3.0 |
| ج 250 | 250 | 70 | 70 | 20 | 1.5-3.0 |
