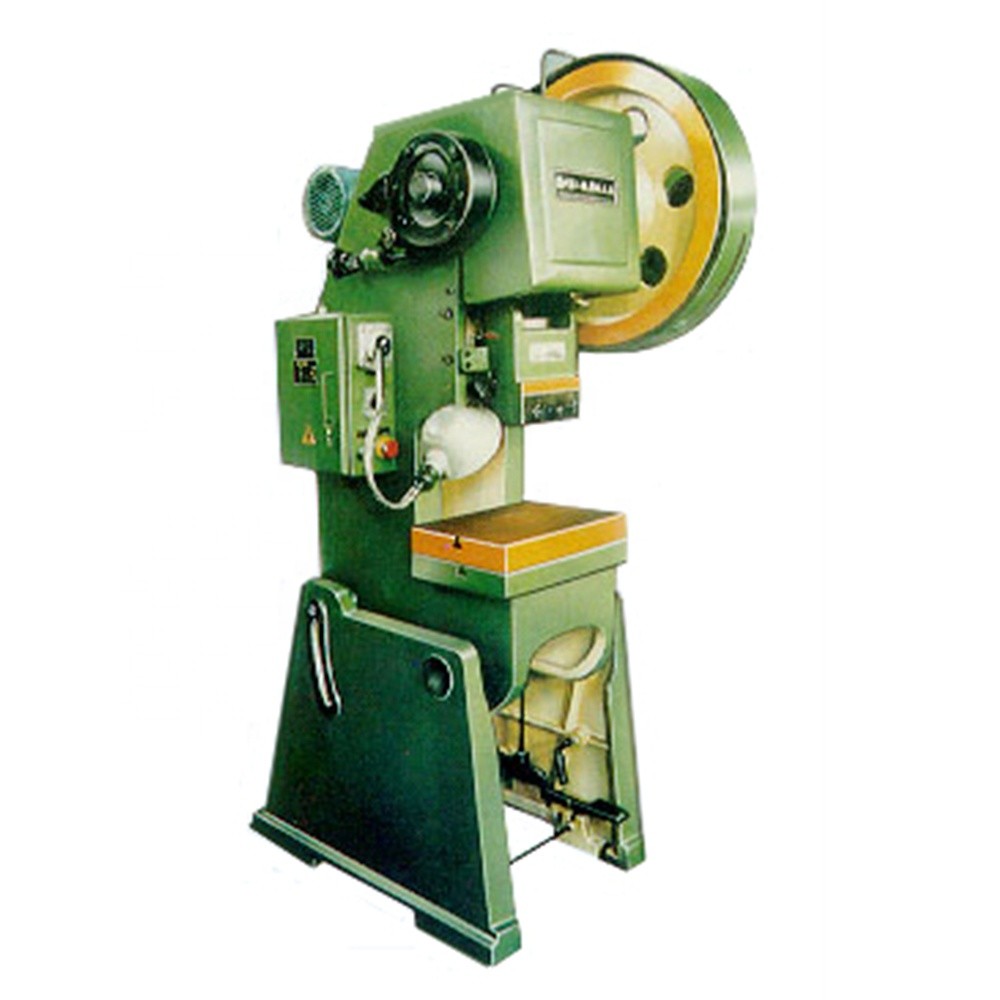

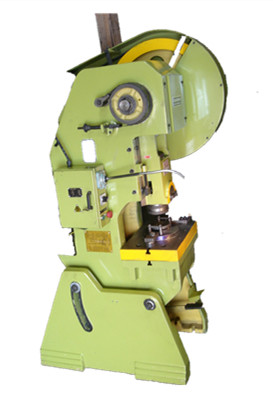

آلة ضرب الغطاء لإنتاج مسامير التسقيف
سمات:
- لا يتم عرض إطار القوالب في صورة آلة الضغط
- المواصفات الفنية الأساسية: انظر الجدول 2-2 - الموضع: تم ضبط الآلة أفقيًا على الأرض - السعة لرؤوس المسامير المقببة: 125 قطعة × 2 / دقيقة - رأسان مسامير مقببتان مصنوعان في كل شوط - مغذي الهواء الأوتوماتيكي ثابت أعلى منضدة العمل - تُقترح أحجام الشريط الفولاذي المطبق في وحدة التغذية على النحو التالي:
| الجدول 2-1 | ||
| لا. | ضياء.رأس مقبب | العرض × السماكة |
| 1 | 20 ملم | 45 × 1.2 ملم |
| 2 | 18 ملم | 41 × 1.1 ملم |
| 3 | 14 ملم | 34 × 1.0 ملم |
- يتم تغطية القوالب / القوالب المحددة لواحد فقط من الأحجام المذكورة أعلاه بسعر البائع.
| الجدول 2-2 | |||
| النموذج والأوصاف | وحدة | BJ23-16B | BJ23-40 |
| القوة الاسمية | KN | 160 | 400 |
| الشريحة كتلة السكتة الدماغية | مم | 70 | 100 |
| عدد السكتات الدماغية | دقيقة. | 125 * 2 (250) | 55 * 5 (275) |
| الأعلى.ارتفاع مجموعة يموت | مم | 170 | 220 |
| ضبط ارتفاع مجموعة يموت | مم | 45 | 80 |
| المسافة من مركز كتلة الشريحة إلى الإطار | مم | 170 | 240 |
| أبعاد منضدة العمل (العرض × الارتفاع) | مم | 320 × 480 | 460× 700 |
| أبعاد الفتحة في السرير: ضياء.× العمق × العرض |
مم | Ø210 × 160 × 240 | Ø150 × 320× 270 |
| سماكة منضدة العمل | مم | 60 | 80 |
| أحجام القاع المنزلق (العرض × الارتفاع) | مم | 180 × 200 | x270 |
| أحجام ثقب المقبض: ضياء.x العمق |
مم | Ø40 × 60 | Ø50 × 60 |
| الأعلى.زاوية ميل الجسم | درجة | 25 درجة | 25 درجة |
| قوة المحرك (النوع: Y2100L-6) | كو | 1.5 كيلو واط | 4KW |
| الوزن الصافي (تقريبا) | كلغ | 1080 | 3400 |
| الأبعاد الكلية (L × W × H) | مم | 1150 × 900 × 1055 | 1500 × 1180 × 2300 |
تشكيل الغطاء (آلة ضغط رأس المسامير القبة / تشكيل الغطاء) ← تلميع الغطاء (آلة التلميع) ← صنع مسامير التسقيف (آلة تصنيع مسامير التسقيف) ← الجلفنة (معدات الجلفنة) ← التعبئة.
* يتوفر جهاز لصنع مسامير التسقيف الملتوية / الملولبة عند الطلب.
تتوفر آلة تصنيع مسامير التسقيف ، وآلة التلميع وغيرها من الآلات والملحقات.
